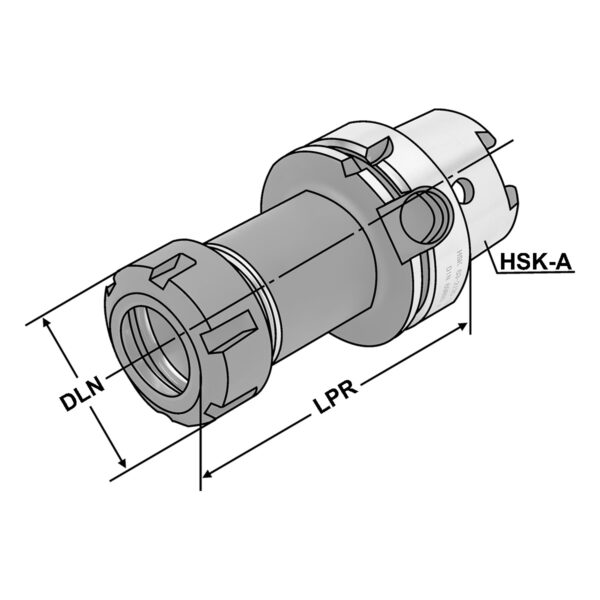

ER Pens Tutucu HSK 100 – 3/26 – 130 | ER 40
28 kişi şu anda bu ürünü inceliyor
Güvenli ödeme
Sorular
Açıklama
Teknik Özellikler
2D & 3D Çizimler
CAD
Ürün Bilgileri
Açıklama
Standart / FormISO 12164 [DIN 69893] | HSK-A
Uygulama
Pens ile silindirik saplı takımların bağlanması için.
Teslimat Kapsamı
Balanslı sıkma somunu ile.
Ürün Özellikleri
- Tüm takım tutucular dövme çelikten üretilmiştir.
- Özel yöntemle, düşük deformasyonla sertleştirilmiştir.
- Yüzey sertliği HRC 58~60 seviyesindedir.
- Sertleştirme derinliği 0,8~0,9 mm’dir.
- Konik açı toleransı DIN 2080 standardına göre < AT 3’tür.
- Yüzey pürüzlülüğü Ra < 0,4 µm’dir.
- Çekirdek çekme dayanımı DIN’e göre minimum 800 N/mm²’dir.
- Tüm fonksiyonel yüzeyler hassas işlenmiştir.
Teknik Özellikler
KEMMLER kaynak katalogundan senkronize edilen teknik parametrelerdir. ISO/teknik kodlar doğruluk için korunmuştur.
Makine Tarafı Arayüzü (ADINTMS)ISO 12164 (HSK-A)
Takım Tarafı Arayüzü (ADINTWS)ISO 15488 (DIN 6499) ER
Bağlama Çapı (DCONWS)3 - 26
DCPEvet
DCPSD10/H4,5
DLN63
HSKHSK-A 100
Konik / SKHSK-A 100
Çıkma Boyu (LPR)130
Diş Ölçüsü (THID)M16 x 2,0
Tip472E | ER 40
Balans KalitesiG2,5 | 25.000 1/min
Maks. Salgı Sapması< 3µm
2D & 3D Çizimler
Ürüne ait teknik çizimleri görüntüleyebilir veya indirebilirsiniz.
CAD Dosyaları
Ürüne ait STEP / STP / IGS / IGES gibi CAD verileri.
Ürün Bilgileri
Ürün kimliği, standart ve kaynak stok/termin bilgileri.
Standart / FormISO 12164 [DIN 69893] | HSK-A
EAN4250000011599
Ağırlık (kg)3
KEMMLER Merkez Termin1-3 gün In stock (52 pcs
KEMMLER Merkez Stok52 adet.
